TOITURE INDUSTRIELLE SOLAIRE HYBRIDE | BELGIQUE
Une usine belge disposait déjà de modules rigides sur les parties planes de sa toiture. La longue voûte centrale, elle, restait nue. Le client y a ajouté 20 modules flexibles LIONSHEE de 240 W, soit 4,8 kWc de capacité supplémentaire sur une surface que l'installation rigide existante ne pouvait pas exploiter.

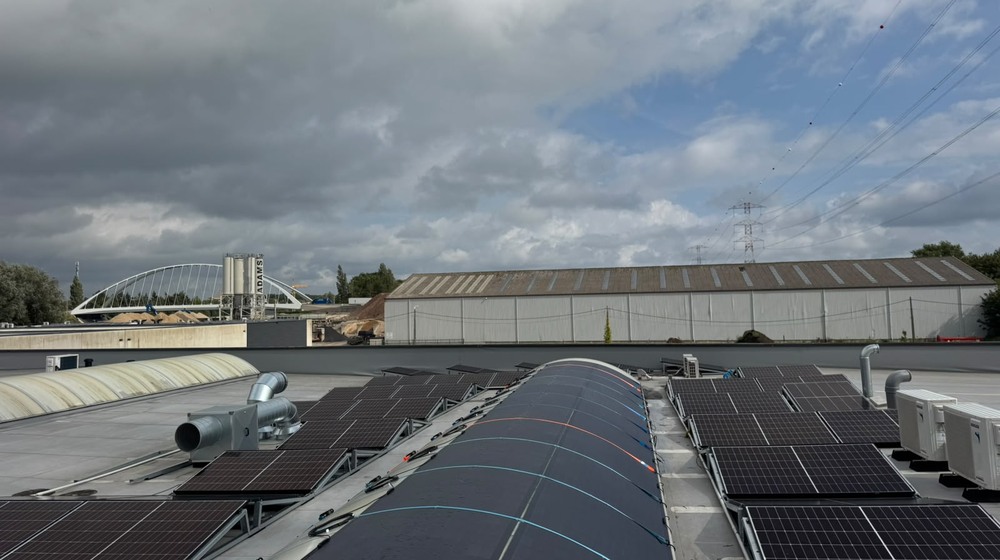

La photographie du client, toiture terminée : les modules flexibles épousent la voûte centrale, les modules rigides existants restent sur leurs châssis inclinés de part et d'autre.
| LIEU Belgique | NOUVEAUX MODULES 20 × LS-SP240 | CAPACITÉ AJOUTÉE 4,8 kWc | SURFACE UTILISÉE Voûte centrale |
L'usine produisait déjà avec une installation photovoltaïque rigide en toiture. Ces modules reposent sur des châssis inclinés lestés, posés sur les zones planes – là où un module verre encadré fonctionne bien. Ce que ces zones ne couvraient pas, c'est la voûte en berceau qui court au milieu sur toute la longueur du bâtiment : une surface courbe en continu, sans plan sur lequel poser un châssis.
Pour cette voûte, le client a acheté 20 modules flexibles LIONSHEE de 240 W. À 240 W pièce, cela ajoute 4 800 W – 4,8 kWc – de puissance nominale, sans toucher à l'installation rigide déjà en service.
| PV rigide en service | Voûte inutilisée | 20 modules flexibles | Épousant la voûte | +4,8 kWc |
Un module verre encadré a besoin soit d'un plan, soit d'un châssis incliné avec une emprise au sol. Une voûte en berceau n'offre ni l'un ni l'autre : la surface descend continûment dans les deux directions, un module rigide ne peut la toucher que sur une ligne. Sur la plupart des toitures industrielles, cela veut simplement dire que les voûtes sont laissées de côté et que l'installation s'arrête au bord de la partie plane.
Sur la photo, la deuxième voûte à gauche est encore nue – même surface, même bâtiment, aucun module dessus. C'est le résultat par défaut, et c'est exactement la capacité que ce projet est allé récupérer.

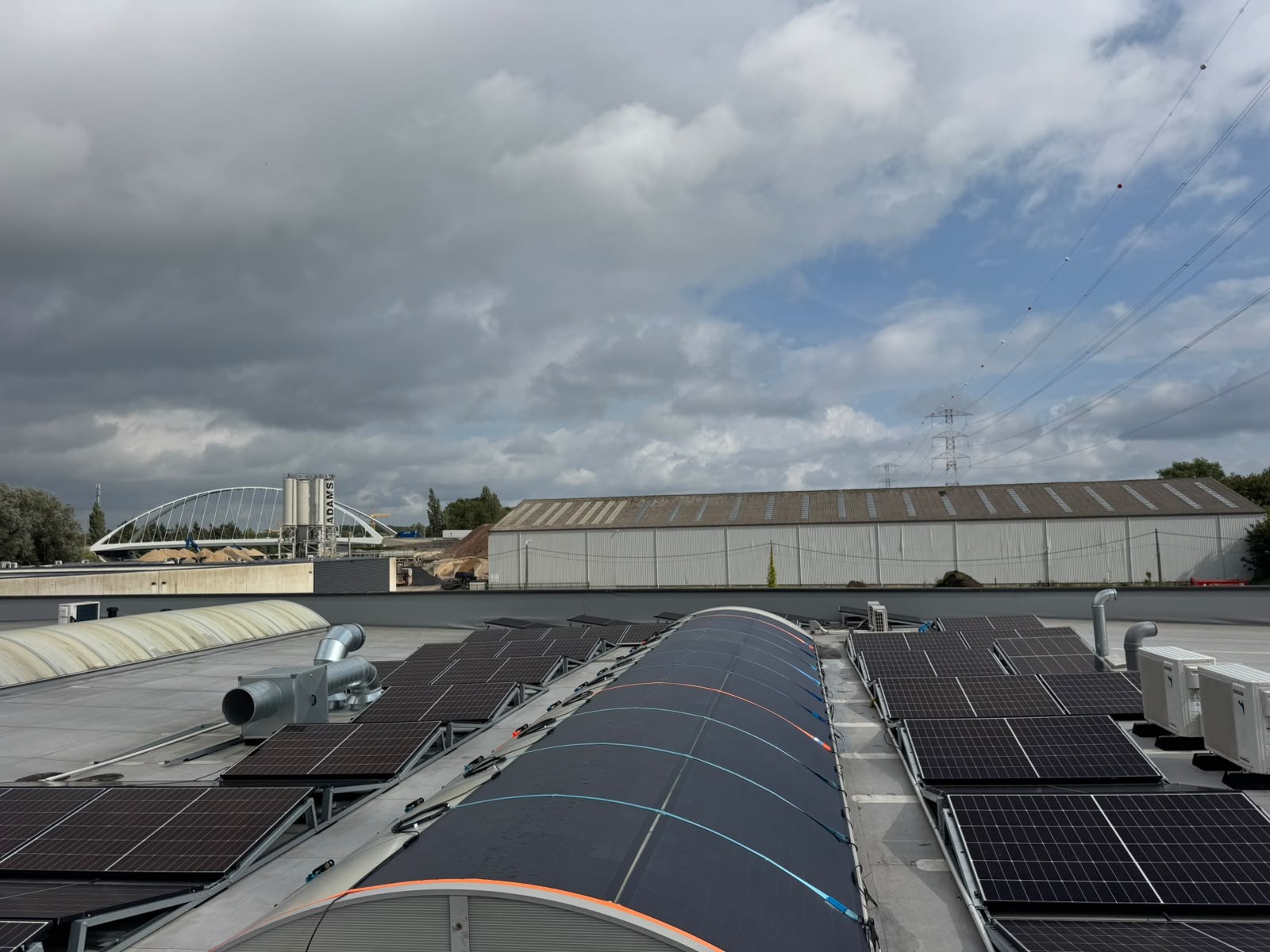

La photographie du client en entier. La voûte de gauche est un lambrequin voûté identique, sans modules : c'est l'état de la voûte équipée avant travaux.

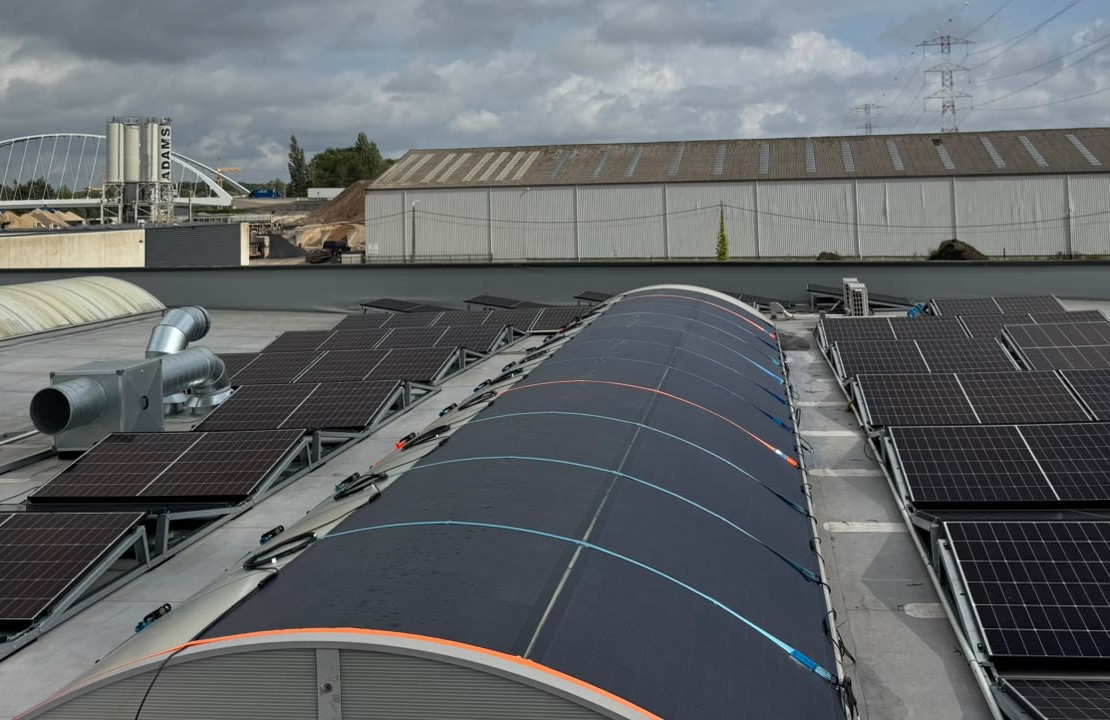

Les modules flexibles épousent la courbure directement au lieu de la surplomber, en bandes qui descendent du faîte vers les deux flancs. Les câbles MC4 rouges et bleus visibles de chaque côté sont les câbles de sortie préinstallés des modules, rassemblés le long des flancs de la voûte.

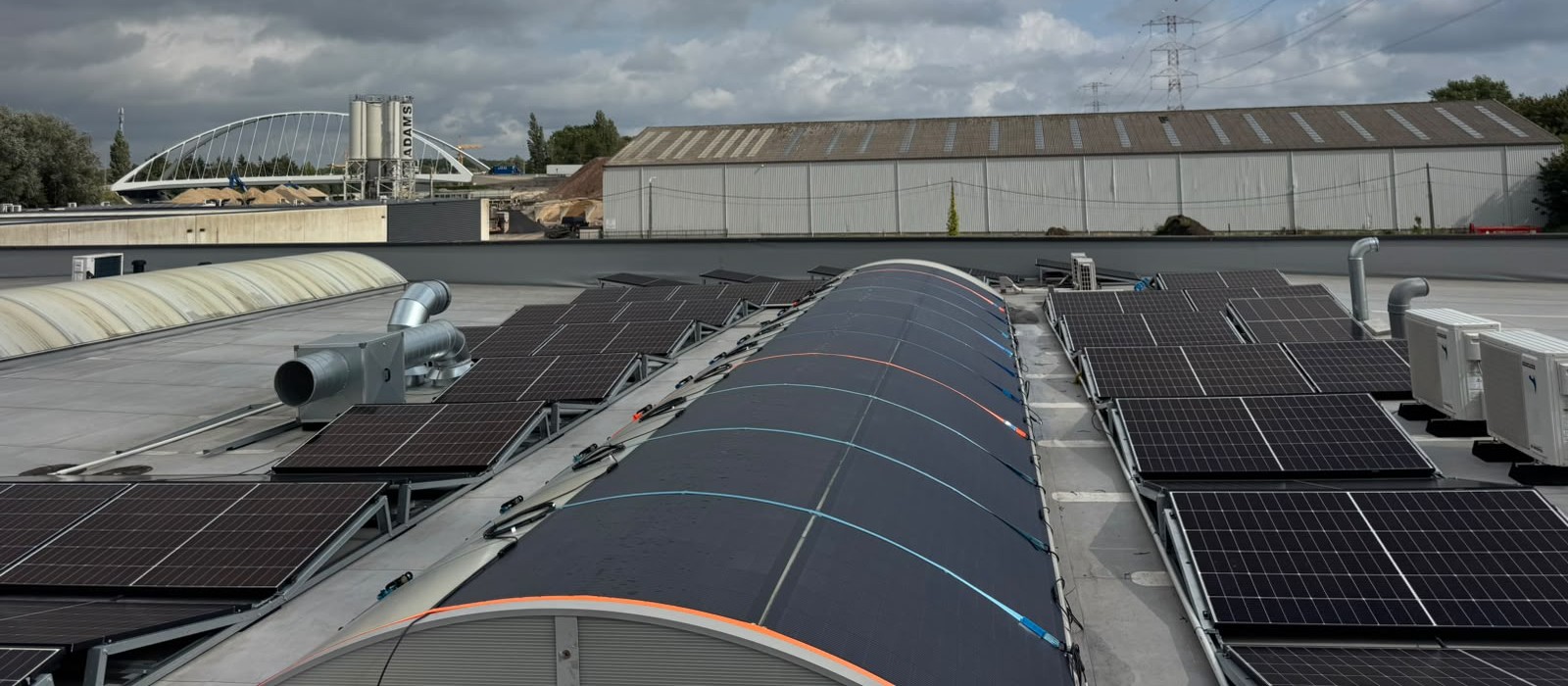

 Recadrage de la même photographie : les modules prennent la forme de la voûte au lieu de l'enjamber. |  Recadrage de la même photographie : modules flexibles sur la voûte, modules rigides existants sur châssis inclinés en partie plane, sur une seule toiture. |
Rien n'a été remplacé. Le projet traite la toiture comme deux surfaces distinctes et pose sur chacune le format de module qui lui convient.
| PARTIES PLANES Modules rigides existants Sur châssis inclinés lestés, maintenus en service | VOÛTE CENTRALE 20 modules flexibles ajoutés Épousant la voûte, 4,8 kWc |
| Élément | Donnée projet |
|---|---|
| Lieu | Belgique |
| Type de site | Usine / toiture industrielle |
| Nouveaux équipements | 20 × LIONSHEE LS-SP240, modules solaires flexibles de 240 W |
| Puissance nominale ajoutée | 4 800 W / 4,8 kWc |
| Équipements existants | PV rigide en toiture et dispositif de production existant du client, inchangés |
| Zone d'installation | Voûte centrale de la toiture |
| Surface de modules ajoutée | Environ 25 m² (20 × 1150 × 1090 mm) |
| Poids de modules ajouté | 74 kg au total (20 × 3,70 kg), hors câblage et fixations |
| Objet du projet | Étendre la couverture solaire en toiture pour la production électrique de l'usine |
| Le calepinage des chaînes, l'affectation des onduleurs, les protections électriques et le mode de fixation des modules sur la toiture ne figuraient pas dans le dossier projet dont nous disposions ; cet article ne les décrit donc pas. Un installateur qualifié doit vérifier les limites de tension et de courant, le regroupement MPPT, le cheminement des câbles, la coupure et les protections, la fixation en toiture, les exigences incendie et la réglementation locale avant la mise en service. |
Une voûte industrielle n'est pas une version réduite d'une toiture plane. Elle change les propriétés de module qui décident réellement si la surface est exploitable.
Les 20 modules de ce projet étaient des panneaux flexibles LIONSHEE LS-SP240. Les valeurs ci-dessous proviennent de la fiche technique LS-SP240 en vigueur.
| Spécification | LS-SP240 |
|---|---|
| Puissance crête (Pmax) | 240 W ; Vmp 23,10 V, Imp 10,39 A, Voc 28,56 V, Isc 10,98 A |
| Rendement du module | 19,15 % |
| Dimensions et poids | 1150 × 1090 × 2,5 mm, 3,70 kg |
| Cellules | 182 × 70 mm monocristallines, 84 cellules (6 × 14) |
| Boîte de jonction et câbles | Boîte de jonction IP67 ; câbles de sortie 2,5 mm², 50 cm, connecteurs MC4 |
| Environnement | Indice de protection IP65 ; −40 °C à +85 °C ; charge de vent 2400 Pa, charge de neige 5400 Pa |
| Garantie et certification | Garantie de puissance 25 ans ; CE (LVD, EMC), RoHS, UKCA |
 Le panneau flexible LIONSHEE LS-SP240 utilisé sur ce projet : 240 W, 3,70 kg, 2,5 mm d'épaisseur, avec câbles de sortie de 50 cm et connecteurs MC4. Image produit. |
Au-delà des modules flexibles, LIONSHEE fournit des kits solaires de balcon, des micro-onduleurs, des Smart Solar Hubs et du stockage LiFePO4 modulaire, afin d'accorder production, gestion de l'énergie et capacité de batterie dans une même spécification.
| Une zone de toiture hors de portée des modules rigides ? Envoyez-nous la géométrie de la toiture – rayon de courbure ou portée, surface disponible et existant déjà installé. Nous revenons avec un nombre de modules, un calepinage adapté à la surface et un plan de colisage. Les articles en stock en entrepôt local partent généralement dans les trois jours ouvrés suivant la confirmation de commande ; si le stock est insuffisant, nous vous le disons avant la confirmation, plutôt que de laisser la date glisser sans le dire. Découvrez l'ensemble complet solaire, les micro-onduleurs, le centre photovoltaïque et les piles de stockage. Les fiches techniques sont disponibles dans l'espace téléchargement.
Ou écrivez directement à jack@lionshee.com avec vos plans de toiture et la puissance visée. |
La photographie de toiture publiée dans cet article l'est avec l'accord du client ; l'image d'ouverture et les deux vues de détail sont des recadrages de cette unique photographie. Aucune donnée de production, d'économie, d'onduleur, de fixation ou de mise en service n'était disponible pour ce projet et aucune n'a été estimée. Les caractéristiques du module proviennent de la fiche technique LS-SP240 en vigueur.
